Guiar un rebaño con un perro que solo repele

Publicado el 17 de octubre de 2026

Un pastor no tira de sus ovejas: las asusta. Toda la fuerza que puede aplicar es repulsiva, y aun así el rebaño acaba donde él quiere. Esto es ese problema montado como dinámica de partículas en LAMMPS: el modelo, la validación contra un número cerrado, y el punto exacto en el que la estrategia del perro deja de funcionar.

El problema: conducir empujando

El pastoreo es un problema de control con una restricción incómoda. Hay un agente que se controla —el perro— y muchos que no —las ovejas—, y el único canal entre ellos es una fuerza repulsiva: el perro puede alejar a una oveja, nunca acercarla. Para llevar el rebaño hacia un sitio hay que colocarse en el lado contrario y empujar; y como las ovejas huyen de donde el perro está, no de donde quiere llevarlas, el control es indirecto en el peor sentido: cada corrección exige antes reposicionarse.

En la literatura esto se llama guidance by repulsion, y Escobedo, Ibáñez y Zuazua lo formularon en 2016 con el caso mínimo: un conductor y un evasor. Es un juguete que tiene todo lo que hace falta —asimetría, disipación y una solución asintótica cerrada— y, por eso mismo, es el banco de pruebas de este artículo. El salto a un rebaño de 30 añade lo que al caso mínimo le falta: cohesión entre ovejas, un centro de masas que se puede medir y una estrategia que decidir.

Lo que sigue no es un trabajo nuevo de investigación: es el modelo del TFM llevado a LAMMPS, que es un motor pensado para átomos, y comprobado paso a paso. La pregunta práctica que contesta es si una herramienta de dinámica molecular sirve para un modelo de agentes con interacciones que no son newtonianas. Sirve, con dos adaptaciones que son la mitad interesante del asunto.

El modelo: tres fuerzas y una decisión

Cada individuo es un punto con masa unidad en el plano. Todas las interacciones son radiales: dependen solo de la distancia y actúan en la línea que une a los dos individuos. Con masa unidad, fuerza y aceleración son el mismo número, que es la convención del modelo original.

El convenio de signos es el del TFM: la aceleración sobre el individuo i debida a k es g(r)·(u_k − u_i)/|u_k − u_i|, de modo que g > 0 atrae hacia k y g < 0 lo repele. La primera fuerza tiene un punto de equilibrio en r = r_min_o: dos ovejas más juntas que eso se separan, más lejos se buscan. Es lo que hace que un montón de puntos se comporte como un rebaño y no como un gas.

La dinámica es de segundo orden con rozamiento:

u̇_o = v_o     v̇_o = −ν_o v_o + G_oo + G_op
u̇_p = v_p     v̇_p = −ν_p v_p + G_pp + a

Ese a del final es todo el problema. Es la acción del perro, la única variable de control del sistema, y hay que decidir qué vale en cada instante. El rozamiento no es un adorno: con ν_o = 0,45 y ν_p = 5 el sistema es fuertemente disipativo, las velocidades se olvidan rápido y lo que manda es la posición relativa. El perro, con un rozamiento diez veces mayor, es ágil: para y arranca casi al instante.

«Empujar y girar»

La heurística del TFM no necesita saber dónde está cada oveja, solo la posición media del rebaño u_om. Son dos términos:

a = h_r(r) (u_om − u_d) + h_p(φ) (u_d − u_om)^⊥

h_r(r) = −1/r + 1/r_pos          r = |u_d − u_om|
h_p(φ) = 1 − cos φ               φ = ángulo entre (u_om − u_T) y (u_d − u_om)

El primer término es radial: lleva al perro a una distancia fija r_pos del centro del rebaño, acercándolo si está lejos y apartándolo si se ha metido dentro. El segundo es tangencial: lo hace girar alrededor del rebaño. Y el factor que lo gobierna, 1 − cos φ, es el que hace que la cosa funcione, porque φ mide el ángulo entre «hacia dónde hay que llevar el rebaño» y «dónde está el perro respecto al rebaño». Cuando el perro ya está detrás —en la línea que une rebaño y objetivo, por el lado contrario— ese ángulo es cero, el término tangencial se apaga y el perro deja de girar: solo empuja.

Es una política de dos frases, sin ningún estado interno, y con una propiedad que conviene no perder de vista: no mira al objetivo para empujar, solo para orientarse. El empujón es un efecto colateral de estar cerca. Esto se nota al final, y es de lo que trata la sección «Qué sale».

Los parámetros, y de dónde sale cada uno

Tres de esos valores son míos y no del modelo, y es importante que se vea cuáles: con otros, la misma política puede dispersar el rebaño en vez de conducirlo.

Cómo se monta en LAMMPS, y qué hubo que adaptar

LAMMPS está hecho para átomos, pero nada de su motor exige que lo sean: hay partículas puntuales, fuerzas que dependen de la distancia, un integrador y amortiguamiento. Las piezas se corresponden casi una a una:

Dos decisiones merecen explicación, y son las que convierten esto en un tutorial y no en una receta.

La repulsión del perro no puede ser un pair_style. En el modelo, el perro repele a las ovejas pero no siente la reacción: en su ecuación solo aparecen la interacción con otros perros y su propia acción. Eso viola la tercera ley de Newton —los autores del modelo original lo llaman «anti-newtoniano»— y los pair_style de LAMMPS, todos, aplican fuerzas iguales y opuestas a los dos miembros del par. No hay forma de pedirle a un pair_style que la aplique a uno solo. La salida es fix addforce sobre el grupo de las ovejas, con la fuerza escrita como variables por átomo que leen la posición del perro por su ID. Y para que el pair_style no meta nada por detrás, el par perro–oveja se declara con una tabla idénticamente nula.

Merece la pena pararse aquí, porque es el patrón general: en LAMMPS, toda interacción simétrica va por pair_style y toda asimetría tiene que salir del motor de pares. En cuanto un modelo de agentes tiene jerarquía —depredador y presa, líder y seguidores, conductor y evasores— esa asimetría aparece, y fix addforce con variables por átomo es la herramienta. El precio es que la fuerza se evalúa con el mapa de IDs (atom_modify map array) en vez de con la lista de vecinos: con un solo perro da igual, con cien habría que pensarlo.

RK4 frente a velocity-Verlet. El modelo original se integra con Runge-Kutta de orden 4 y LAMMPS usa velocity-Verlet, que es de orden 2 pero simpléctico. Para un sistema disipativo como este la ventaja simpléctica no aporta nada —no hay energía que conservar—, así que lo único que importa es que el paso sea pequeño frente a las escalas del problema. El caso de validación de la sección siguiente lo confirma con doce cifras.

units           lj
dimension       2
boundary        f f p
atom_style      atomic
atom_modify     map array

create_atoms    2 single ${xd0} ${yd0} 0.0 units box
region          corral sphere ${xreb} ${yreb} 0.0 ${rreb} side in units box
create_atoms    1 random ${nove} ${semi} corral units box overlap 6.0 maxtry 2000

mass            * 1.0             # masa unidad: fuerza = aceleracion
group           perro  id 1
group           ovejas subtract all perro

pair_style      table linear 20000
pair_coeff      1 1 datos/oveja-oveja.table OVEJA_OVEJA 200.0
pair_coeff      1 2 datos/nula.table NULA 1.0       # el perro no siente al rebano
pair_coeff      2 2 datos/nula.table NULA 1.0

neighbor        10.0 nsq
neigh_modify    delay 0 every 1 check yes one 10000

variable  dx   atom x-x[1]
variable  dy   atom y-y[1]
variable  d2   atom v_dx*v_dx+v_dy*v_dy
variable  dr   atom sqrt(v_d2)
variable  gop  atom ${Fm}*exp(-v_d2/(${sigma}*${sigma}))/v_dr
variable  fox  atom v_gop*v_dx
variable  foy  atom v_gop*v_dy

fix        rep ovejas addforce v_fox v_foy 0.0

compute   com ovejas com
variable  omx  equal c_com[1]
variable  omy  equal c_com[2]
variable  rdx  equal x[1]-v_omx            # u_d - u_om
variable  rdy  equal y[1]-v_omy
variable  rd   equal sqrt(v_rdx*v_rdx+v_rdy*v_rdy)
variable  hr   equal (-1.0/v_rd+1.0/${rpos})
variable  tx   equal v_omx-${xT}           # u_om - u_T
variable  ty   equal v_omy-${yT}
variable  tn   equal sqrt(v_tx*v_tx+v_ty*v_ty+1.0e-12)
variable  cosf equal (v_tx*v_rdx+v_ty*v_rdy)/(v_tn*v_rd)
variable  sat  equal v_tn/(v_tn+${dpar})   # apaga el giro sobre el objetivo
variable  hp   equal v_sat*(1.0-v_cosf)
variable  fdx  equal ${kpol}*(-v_hr*v_rdx-v_hp*v_rdy)
variable  fdy  equal ${kpol}*(-v_hr*v_rdy+v_hp*v_rdx)

fix        pol perro addforce v_fdx v_fdy 0.0

fix        fro perro  viscous ${nup}
fix        fre ovejas viscous ${nuo}
fix        int all nve
fix        dos all enforce2d
velocity   all set 0.0 0.0 0.0

variable  dist equal sqrt((v_omx-${xT})^2+(v_omy-${yT})^2)
compute   rg   ovejas gyration
variable  disp equal c_rg*c_rg

Tres cosas que no salieron a la primera

Reproducir un modelo escrito en otro lenguaje tiene siempre una parte de arqueología. Las tres que costaron, por si le ahorran a alguien el rato:

1. La distancia a la que se coloca el perro no puede ser r_min_p. La política lleva al perro a r_min_p = 10 del centro del rebaño, que es el parámetro de la repulsión perro–perro. Pero un rebaño de 30 ovejas tiene un radio de unos 35: con ese valor el perro acaba dentro y lo revienta desde el medio. El propio TFM lo anticipa («es posible que esta acción disperse a las ovejas»). Aquí es un parámetro propio, r_pos = 45, calibrado para que el perro empuje desde fuera.
2. La cohesión no se normaliza. El TFM suma g_oo sobre todas las ovejas sin dividir por N; el código posterior sí divide por N − 1. Con la normalización, la cohesión queda treinta veces por debajo de la repulsión del perro y el rebaño se deshace en cuanto el perro se acerca: no hay pastoreo que valga. Se usa la versión del TFM, sin normalizar. El precio está dicho en «Qué no demuestra»: la cohesión escala con el número de ovejas, así que estos parámetros valen para 30.
3. La política es singular justo en el objetivo. Cuando el rebaño se posa sobre el objetivo, el ángulo φ deja de estar definido: u_om − u_T = 0 y el coseno es 0/0. El TFM no lo trata porque allí el rebaño nunca llega a pararse del todo. Aquí el giro se apaga de forma continua con un factor d/(d + 8), que además es lo que haría un pastor: cuando el rebaño ya está, se deja de rodear. Sin eso, el perro entra en barrena y se sale del dominio.

Las tres son decisiones de implementación, no del modelo, y por eso están en el artículo en vez de escondidas en el código.

Contra qué se comprueba

Antes de mirar la animación, la parte aburrida. Una simulación bonita no demuestra nada por sí sola: hay que enseñar que lo que calcula el programa es lo que dice el papel. Aquí se comprueba en tres niveles, de más fuerte a más débil.

1. Las fuerzas son las del modelo. Se colocan dos individuos a una distancia r, se pide a LAMMPS la fuerza sobre uno de ellos y se compara con la fórmula, en 60 distancias entre 5 y 195.

La repulsión del perro sale exacta a precisión de máquina, porque se evalúa la fórmula tal cual. La de oveja–oveja arrastra el error de interpolación de la tabla, que es el precio de poder usar una fuerza cualquiera: 0,18 %.

Y aquí hay una trampa de LAMMPS que conviene saber: pair_style table linear espacia su tabla interna en r², no en r. Eso concentra los puntos lejos y los escasea cerca, de modo que por debajo de r ≈ 2 la interpolación se degrada deprisa. Con la tabla empezando en r = 0,4, el error a r = 1 era del 480 %. La tabla de este ensayo empieza en r = 2 y las ovejas nunca se acercan tanto —la cohesión las separa mucho antes—, pero el fallo habría sido silencioso: fuerzas mal calculadas, simulación que corre sin quejarse.

2. Un caso con solución analítica. Esta es la comprobación que de verdad vale. El modelo de un conductor y un evasor de Escobedo, Ibáñez y Zuazua tiene, en modo persecución, una solución asintótica exacta: los dos acaban viajando en línea recta, separados una distancia constante y a la misma velocidad. Con los valores del artículo, esa distancia es √2 y esa velocidad 1/√2.

Doce cifras, con el integrador y las fuerzas de LAMMPS por medio, y sin ajustar nada: no hay ningún parámetro libre que tocar para que salga √2. Es la diferencia entre «parece que funciona» y «funciona»: si la asimetría estuviera mal montada, o el rozamiento aplicado al grupo equivocado, o el paso de tiempo fuera demasiado grande, este número no saldría.

3. El ensayo completo, que es cualitativo y no puede ser otra cosa: no hay valor de referencia para 30 ovejas. Lo que se comprueba es que el comportamiento es el que describe el TFM: llega, agrupa y oscila. Es una comprobación débil, y está presentada como tal.

variable  rx   equal x[1]-x[2]          # u_d - u_e
variable  fex  equal -${CED}*v_rx/v_r2
variable  gar  equal -${CDE}*(1.0-${dc}*${dc}/v_r2)/v_r2
variable  gci  equal -${CR}*${d1}^4/(v_r2*v_r2)
variable  fdx  equal v_gar*v_rx+v_gci*(v_rx-${kappa}*${d2}*(-v_ry)/v_r)

fix        1 oveja addforce v_fex v_fey 0.0
fix        2 perro addforce v_fdx v_fdy 0.0
fix        3 perro viscous ${nud}
fix        4 oveja viscous ${nue}

C_DE/d (1 − d_c²/d²) + C_R d_1⁴/d³ = ν_d v ,      v = C_ED/(ν_e d)

Qué sale

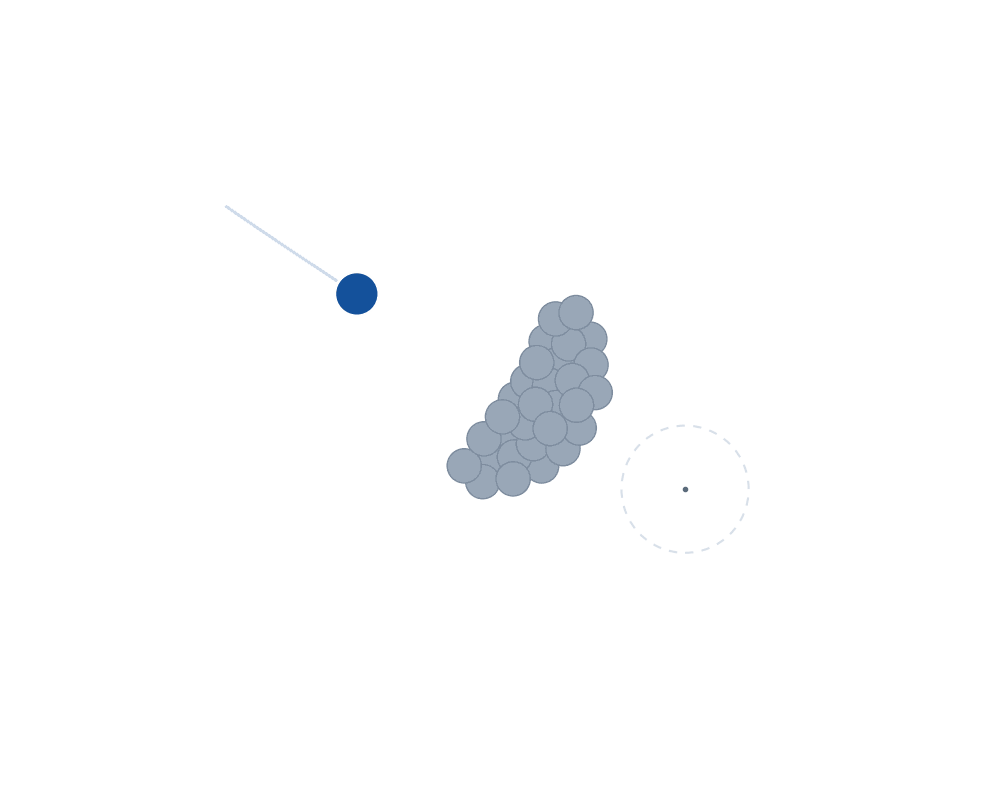

La animación es la simulación, no un vídeo: el navegador reconstruye los 300 fotogramas y los dibuja en vivo a partir de un binario de 37 KiB. La barra va a cualquier instante, y la lectura de la derecha da el tiempo y la distancia del rebaño al objetivo.

• perro (conductor)
• ovejas (evasores)
• objetivo

Lo que hay que mirar son tres momentos:

El arranque: la cohesión, no el perro. La dispersión se desploma de 1006 a 513 en las primeras 45 unidades de tiempo, y eso no lo hace el perro: es la cohesión g_oo recogiendo un reparto inicial al azar hacia su distancia de equilibrio. Conviene separarlo, porque es fácil atribuirle al control un mérito que es del modelo. Lo que sí hace el perro es cerrar distancia, de 100 a 88 — y ahí se queda, muy lejos del r_pos = 45 que le pide la política: cada paso que da hacia el rebaño lo contrarresta el rebaño huyendo, y el sistema se estabiliza donde las dos cosas se igualan.

El trayecto: una recta. El término de giro está prácticamente apagado desde el primer instante (φ ≈ 6°, h_p = 0,006): la condición inicial ya deja al perro casi detrás. Así que el perro empuja y el rebaño avanza hacia el objetivo a velocidad casi constante —la distancia cae de forma prácticamente lineal, 0,47 unidades por unidad de tiempo— hasta bajar de 20 en t = 400. Es el régimen bueno de la heurística: una vez detrás, no hay nada que decidir. También es el motivo de que este ensayo diga poco sobre el término de giro, que es la mitad interesante de la política.

El final: el perro orbita. Y aquí está lo interesante. El rebaño pasa casi por encima del objetivo —la distancia baja hasta 0,79 en t = 442—, rebota hasta 5,7, y a partir de ahí el sistema se asienta en un régimen estacionario que no es el reposo:

El perro da vueltas alrededor del rebaño a radio constante, y el centro del rebaño describe, con el mismo periodo, una circunferencia de radio 3,34 alrededor del objetivo. No es que las magnitudes oscilen con amplitud decreciente: están exactamente fijas, y lo que rota es la dirección. Un ciclo límite de libro.

La razón está en la política, y es la que se adelantaba al presentarla: el perro empuja siempre que está cerca, y no tiene forma de decir «ya está, me quedo quieto». Para dejar de girar necesitaría φ = 0, es decir, estar justo detrás del rebaño visto desde el objetivo; pero empujando desde ahí mueve el rebaño, y con el rebaño se mueve el «detrás». El sistema se queda persiguiendo esa condición y se estabiliza con φ fijo en 39°: ni la alcanza ni se aleja de ella.

Un detalle que no esperaba: la dispersión baja al entrar en la órbita, de 567 a 399. El perro dando vueltas aprieta el rebaño desde todos los lados. La media de 418 de la tabla anterior recoge ese tramo y el transitorio; el rebaño acaba más junto que nunca, alrededor de un objetivo que nunca acaba de alcanzar.

Eso es exactamente lo que el TFM reporta en su figura 9, y es lo que motivaba allí el paso siguiente.

Qué no demuestra esto

Cinco límites, por orden de importancia:

Una ejecución, y además benévola. Una semilla para el reparto inicial, una posición de partida, un objetivo. Y esa posición de partida deja al perro ya casi detrás del rebaño (φ ≈ 6°), con lo que el término de giro —la mitad no trivial de la política— apenas interviene hasta el final. Lo honesto es decir que este ensayo valida sobre todo el empujón. Poner al perro en el lado equivocado, o el objetivo detrás del rebaño, es la primera variación que habría que correr, y no está hecha.

La heurística no es óptima, y aquí no se compara con nada. El ciclo límite del final no es un fallo de la implementación: es el comportamiento de esta política. Que el rebaño llegue en t = 400 no significa nada por sí solo mientras no haya con qué comparar —el control óptimo del problema de dos agentes está resuelto en la literatura, y el propio TFM tiene una política aprendida—. Este artículo reproduce la heurística y la mide; no la juzga.

Los parámetros están calibrados, no derivados. F_m = 5 frente al ≈ 7 que sugiere la figura 5 del TFM, r_pos = 45 en vez de r_min_p, y una ganancia de 2,5 que no está en el modelo. Son valores elegidos para que el ensayo se comporte, y por eso están marcados como tales en la tabla de parámetros. Con otros, la misma política puede dispersar el rebaño en vez de conducirlo.

El comportamiento depende del número de ovejas. Al no normalizar la cohesión —decisión explicada arriba—, la fuerza que siente una oveja crece con N. Con 60 ovejas el rebaño sería más rígido y el mismo perro empujaría relativamente menos. Estos parámetros valen para 30, y escalar el ensayo obliga a recalibrar o a repensar la normalización.

El modelo es un modelo. Las ovejas son puntos sin visión, sin ruido, sin inercia de decisión y sin terreno; la repulsión es isótropa y la cohesión, de alcance largo. Esto no dice nada sobre ovejas de verdad, y no pretende hacerlo: es un problema de control con dinámica de partículas, y lo que se defiende es la cadena numérica —las fuerzas son las del papel, el caso con solución cerrada sale con doce cifras— y el mecanismo que produce: empujar desde detrás, agrupar, llegar y orbitar.

De la heurística al aprendizaje por refuerzo

El ciclo límite del final es justo el sitio por donde empieza el trabajo que dio origen a este modelo. La heurística «empujar y girar» tiene una virtud enorme —se escribe en dos líneas, no necesita saber dónde está cada oveja y no se entrena— y un defecto claro: lleva el rebaño al objetivo pero no lo sostiene.

El TFM planteó la alternativa: en vez de escribir la política, aprenderla. El problema se formula como un entorno de aprendizaje por refuerzo —estado: posiciones y velocidades del perro y del centro del rebaño; acción: la aceleración del perro; recompensa: estar cerca del objetivo con el rebaño junto— y se entrena una política con DDPG, un algoritmo de gradiente de política para acciones continuas. El resultado que reporta es el que cabe esperar de un controlador que optimiza una recompensa en lugar de seguir una regla geométrica: más lento que la heurística, pero estable; no deja al rebaño oscilando.

Ese trabajo está en el TFM y aquí no se reproduce. Esta simulación es el banco de pruebas: el modelo, el entorno y las métricas con las que se compara una política con otra, montados en una herramienta que corre rápido y es fácil de inspeccionar. Entrenar encima es el paso siguiente, y no está dado.

El TFM completo —modelo, heurística, formulación del entorno y resultados del entrenamiento— está en PDF. Trabajé en este problema en la Cátedra de Matemática Computacional de Deusto, donde el grupo de Enrique Zuazua lo había formulado y estudiado en el caso de dos agentes; el código original en MATLAB, del que salen los coeficientes de rozamiento que se usan aquí, está en DeustoTech/GuidanceByRepulsion.

Cómo reproducirlo

Todo está en github.com/djoroya/sim-visuales, en particulas/pastoreo/. Un solo script:

./run.sh              # tablas, simulaciones, comprobaciones y web
./run.sh simulacion   # solo los tres ensayos de LAMMPS
./run.sh salidas      # comprobaciones, binario del visor y póster

Hace falta LAMMPS —cualquier versión reciente, sin ningún paquete opcional: todo lo que se usa está en el núcleo— y Python 3; el script crea el entorno virtual con numpy y matplotlib la primera vez. El ensayo completo son unos segundos: 31 partículas y 90 000 pasos.

Las variables de entorno útiles son NOVE (ovejas), TFIN (tiempo final), FM (intensidad de la repulsión), RPOS (distancia a la que se coloca el perro) y NFRAMES (fotogramas que exporta el visor). Cambiar FM y RPOS es la forma más rápida de ver por qué están calibrados: con el perro demasiado cerca o demasiado fuerte, el rebaño se parte en dos.

Referencias. J. Oroya, Aprendizaje por refuerzo aplicado al problema del pastoreo, TFM, Máster en Ingeniería Computacional y Sistemas Inteligentes, UPV/EHU, 2020; director: Roberto Santana — modelo y política que se implementan aquí. · R. Escobedo, A. Ibáñez, E. Zuazua, Optimal strategies for driving a mobile agent in a “guidance by repulsion” model, Commun. Nonlinear Sci. Numer. Simul. 39 (2016) 58–72 (arXiv:1509.05008). · D. Ko, E. Zuazua, Asymptotic behavior and control of a “guidance by repulsion” model (arXiv:1911.01133) y Model predictive control with random batch methods for a guiding problem (arXiv:2004.14834).
